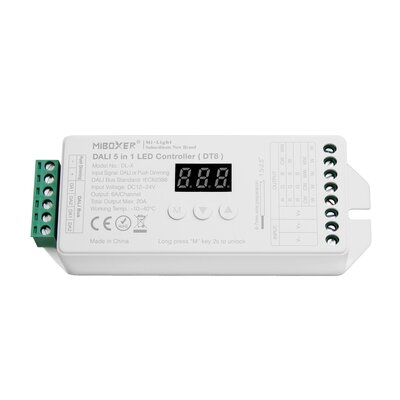

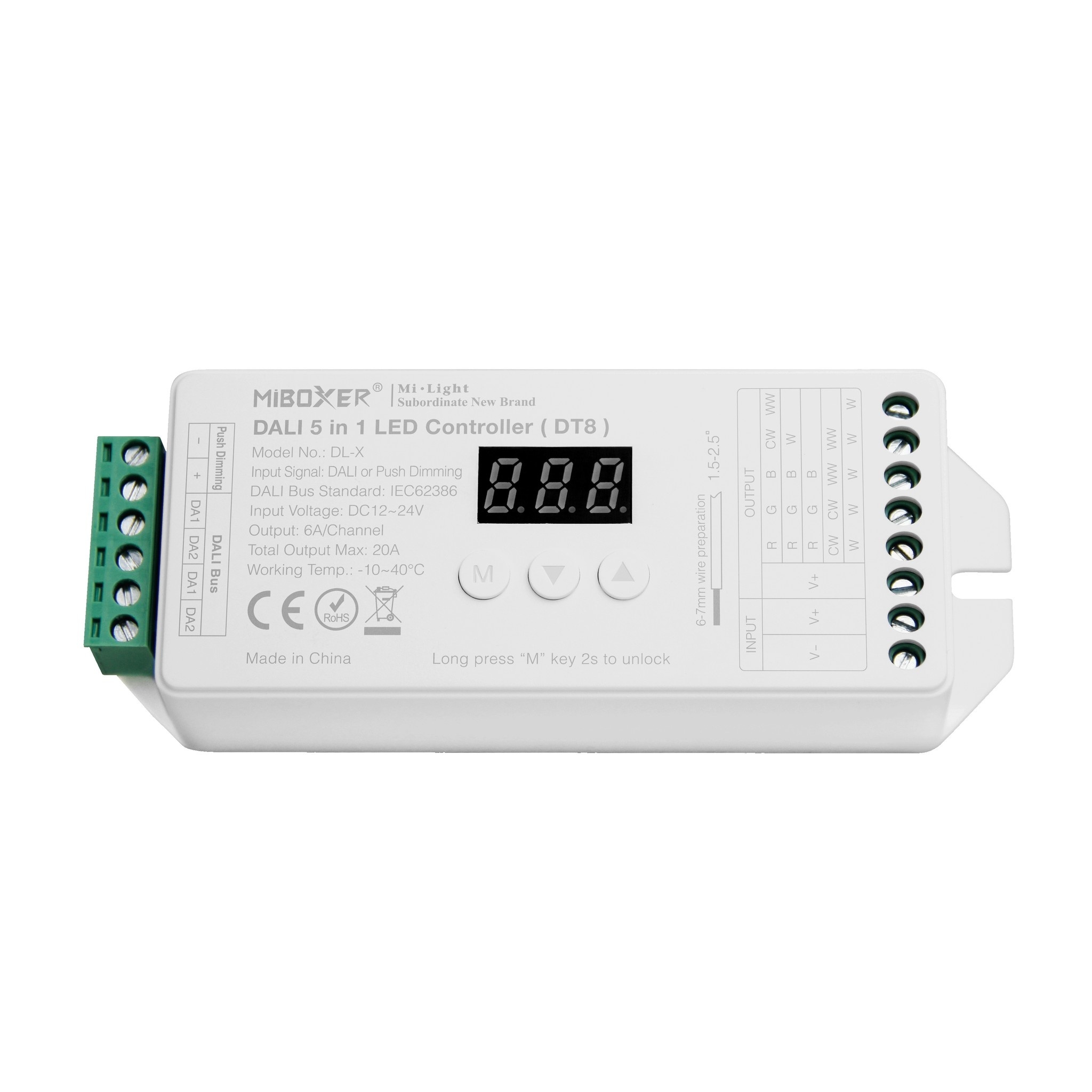

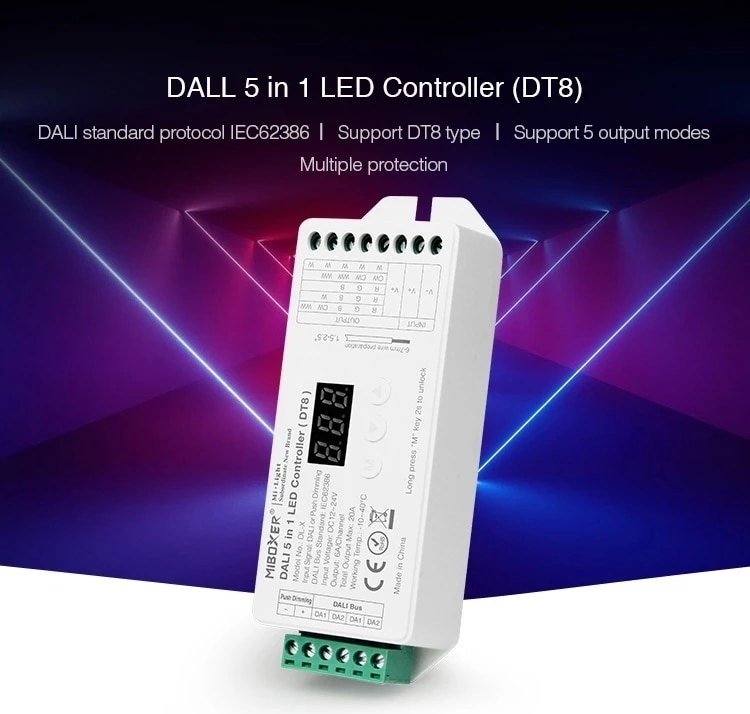

Mi·Light DALI DL-X DT8 5 in 1 Single Color/Dual White/RGB/RGBW/RGB+CCT Dali Controller 5x6A | DL-X

De nieuwste Dali 5 in 1 LED Controller van MiLight die het DT8 protocol ondersteunt. Met dit protocol is men in staat om via één seriële verbinding meerdere ledcontrollers en wandbedieningen met elkaar samen te laten werken. Dit maakt het mogelijk om complexe lichtplannen uit te werken en verschillende scènes te creëren. De LED controller moet u per ledstrip instellen op enkekleur/dualwhite/rgb/rgbw/rgb+cct. Houdt daarom het aansluitschema aan die is aangegeven in de handleiding die u hieronder kunt downloaden.

Op één DALI bus kunt u tot wel 64 ledstrip controllers of wandbedieningen verbinden!

Hoe werkt het?

Elk DALI apparaat moet zijn eigen adres toegekend krijgen. Er kan op één bus een totaal van 64 adressen worden toegekend. Dit kan een adres zijn van 000 tot 063. Daarnaast is het mogelijk om in totaal 16 groepen te creëren. Dit word op het digit display aangegeven van C00 tot C15.

Dali LED controller voorbeeld:

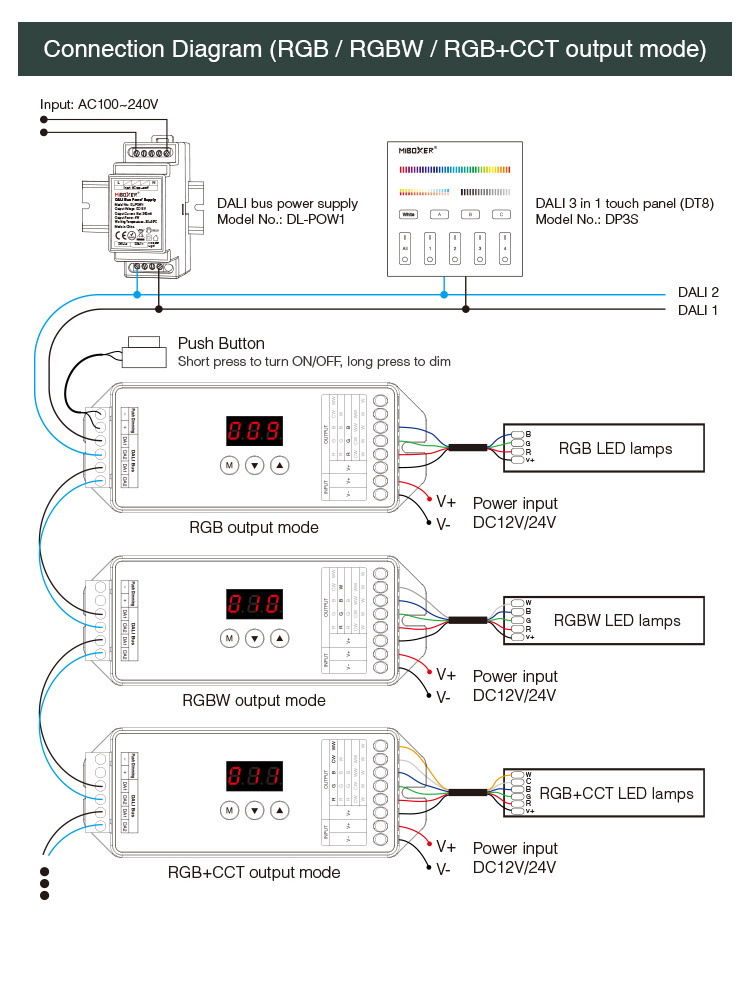

LED controller A, B en C hebben het respectievelijk adres van 001, 002, 003. Wanddimmer D heeft het adres 004. Om met de wanddimmer D de ledcontrollers aan de sturen moet u zowel de LED controllers als wanddimmmer D toekennen aan een groep. In dit geval kan men kiezen om de eerste groep C00 te gebruiken. Met deze wanddimmer kunt u nu de groep aansturen.

Let op! Dit is alleen een DALI 8 LED Controller en werkt alleen in combinatie met DT8 producten. Een DALI Bus Power Supply is vereist om de LED Controller te voeden en mee te communiceren. Beide worden los verkocht.

Daarnaast heeft u een aparte voeding nodig die u aansluit op de LED controller die uw ledstrip voedt. Kies deze aan de hand van de specificaties van de te gebruiken ledstrip.

Product specificaties

• Product Naam: DALI 5 in 1 LED Controller ( DT8 )
• Model Nummer.: DL-X
• Input Signaal: DALI Signal / Push Dimming

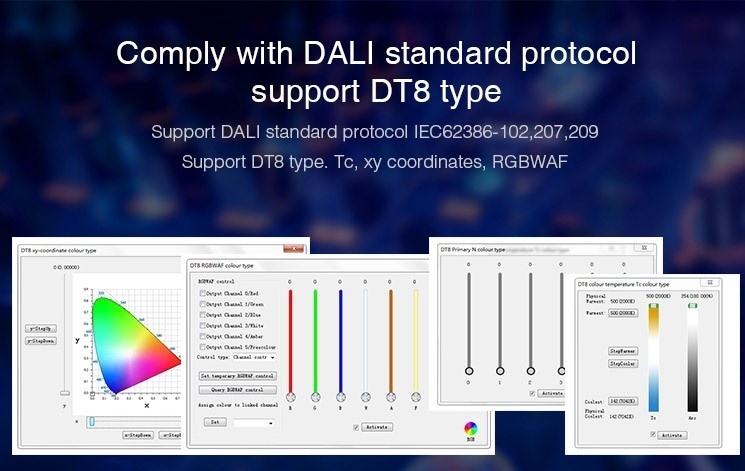

• DALI Bus Standaard: IEC62386-102,207,209
• Ingangsspanning: DC12~24V
• Output: 6A/Channel
• Totale Output Max: 20A
• Afmeting LxBxH: 12x4,8x2,8 cm
• Bedrijfstemperatuurbereik: -10~40°C

Overige technische eigenschappen:

• Ondersteunt single color, dual white / CCT, RGB, RGBW en RGB+CCT output modes.

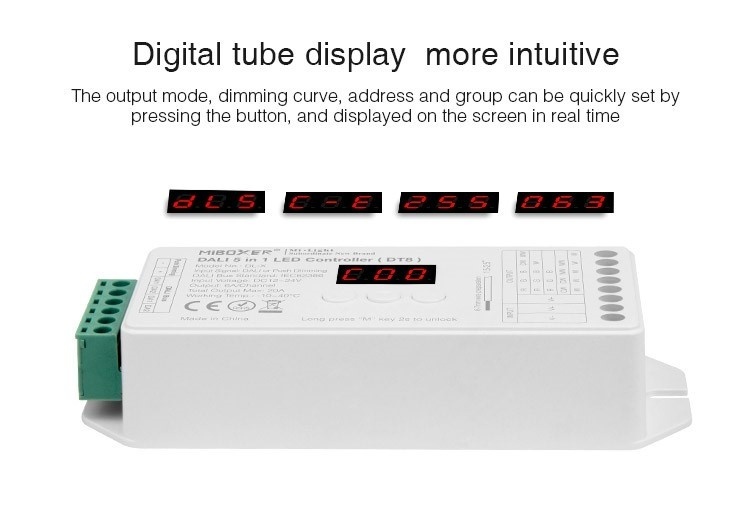

• Heeft een digit display om het adres en groeperingsinformatie te tonen. Functie instelling is eenvoudig en snel.

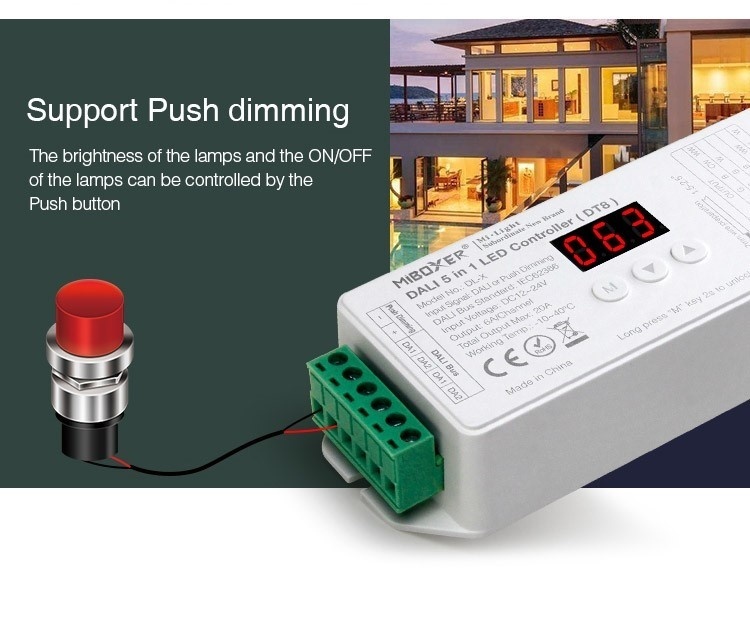

• Helderheidsregeling en aan/uit mogelijk via push button.

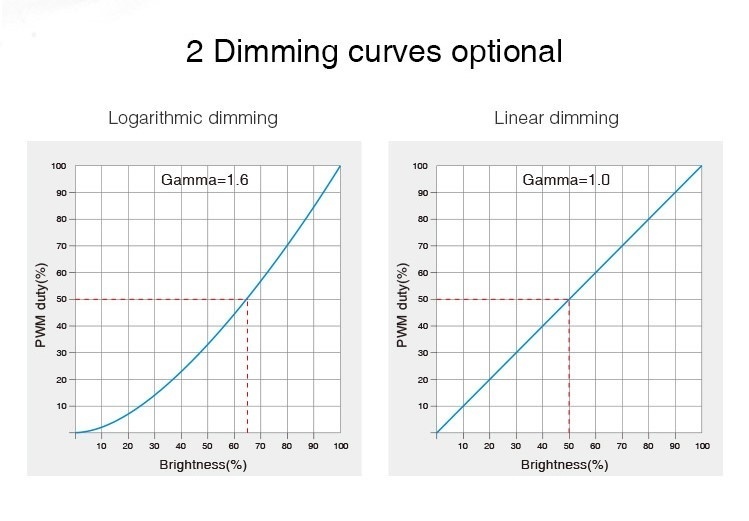

• Optie tot logaritmisch of lineaire curve dimming.
• Anti-reverse protectie.
• Beschermd tegen kortsluiting, overspanning en overbelasting.

Download hier de handleiding voor meer informatie en tips voor het gebruik en de aansluiting.
